石墨基柔性扁帶

1石墨基柔性接地體標準參數值

2尺寸mm 60×12（寬×厚）

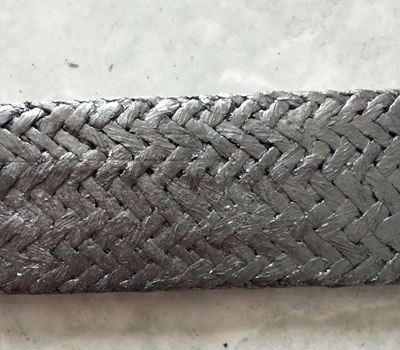

3外觀及內部檢查,外觀緊致、石墨線捻擰均勻、表面光滑、無破損，內部含有鏤空狀304不銹鋼帶

4電阻率Ω.m,ρ≤2.6×10-5Ω?m

5接續電阻mΩ，≤4mΩ

6工頻電流耐受A，1500A工頻電流耐受后，△R≤10% ，接續電阻≤4mΩ

*沖擊電流耐受kA，8/20μs ,200kA,5次大電流流沖擊耐受后，△R≤10%，接續電阻≤4mΩ

*冷熱沖擊性能 ℃，試樣經-45℃～100℃冷熱沖擊試驗后，電阻變化率△R≤10%，△R≤10% ，接續電阻≤4mΩ

*將阻效果系數≤0.7，

*抗拉強度kN，施加拉力2kN，12s后，△R≤10% ，接續電阻≤4mΩ

*抗扭強度，抗扭能保持扭轉5圈，10s，△R≤10% ，接續電阻≤4mΩ

*抗彎曲強度，正反方向各10次，90度折彎試驗后，△R≤10%

*性能，經5種土壤模擬溶液浸泡試驗后，電阻變化率△R≤10% ，接續電阻≤4mΩ，重量比≤0.1%

*阻燃性能，燃燒性能等級FV-0級

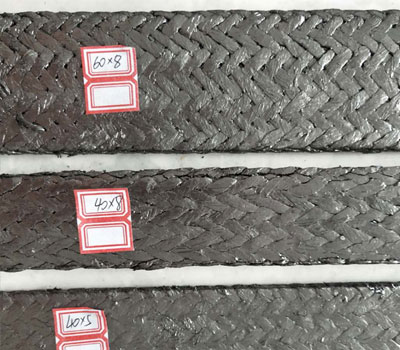

注：石墨基柔性接地體規格型號為帶狀，根據不同的電壓等級選用不同規格型號的石墨基柔性接地體。220kV及以下特高壓輸電線路宜采用規格型號為60×12mm，石墨基柔性接地體每米重量不小于900g/m。
